产品介绍
PMC复合筛管是我公司新近研制的新一代优质筛管，具有施工简单、操作方便、防砂效果好、渗透率大、强度高和抗破坏能力强等特点。

一、PMC复合筛管基本结构

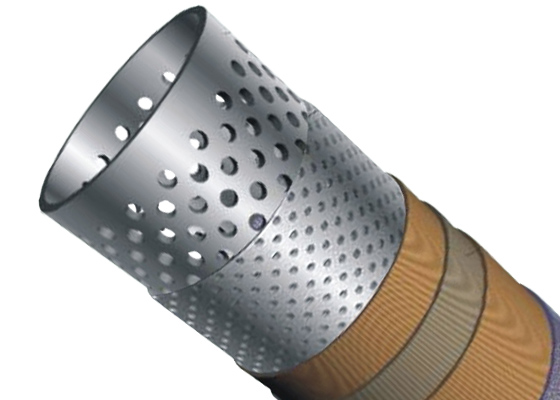

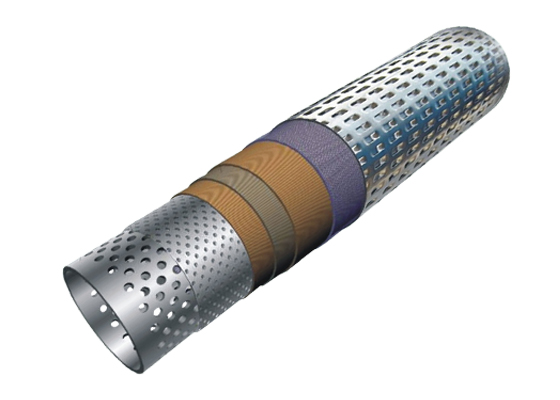

1.  PMC®复合筛管基本结构分为A，B型。A型从内到外由射孔基管、内保护管、内支撑泄流网、密纹过滤网、中间支撑泄流网、密纹过滤网和外不锈钢护管组成；B型从内到外由射孔基管、内保护管、内支撑泄流网、密纹过滤网和外不锈钢护管组成。

2.  射孔基管上有优化设计的孔眼，作为流体的通道。

3.  内支撑泄流网为基管提供均匀的流动分布，同时支撑外层介质层。
4. 密纹过滤网选用专用油砂分离介质，可以调节精度，满足不同地层防砂需求；当采用A型结构时，选用双层平纹编织密纹网 ，且中间用中间支撑泄流网分割，当采用B型结构时，选用单层斜纹编织密纹网。

5.  中间支撑泄流网为下层介质层提供均匀的流动分布，同时起分隔上下两层平纹编织密纹网布，确保过滤精度的作用；采用B型结构时，该层不设置。

6.  内、外不锈钢保护管可以保护泄流网和介质层；内保护套采用圆孔过流孔眼加鼓包的结构设计，外保护套的过流孔眼可以采用均匀分布的圆孔也可以采用均匀分布的桥式防冲蚀孔。

二、PMC复合筛管标准设计
1、 按长度分类

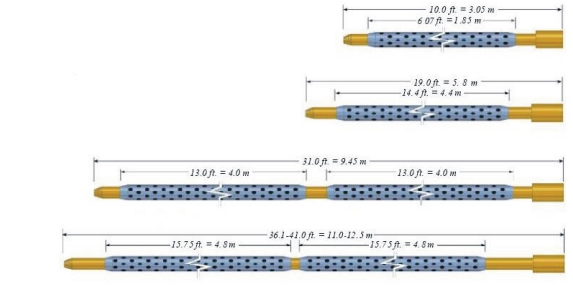

      长度系列： 可以根据客户需要提供1.8-13米长各种规格的优质筛管。

2、 PMC复合筛管型号

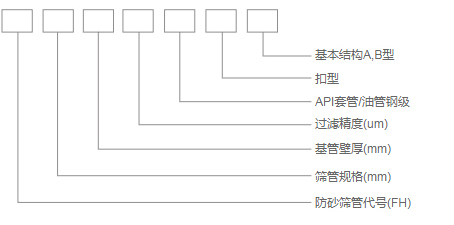

       防砂筛管型号由筛管代号、筛管规格、基管壁厚、过滤精度、钢级和螺纹扣型构成，编制方法如下：

[示例]：FH 168-8.94-100 N80 BC A

表示规格为168mm，基管壁厚为8.94mm，过滤精度为100um，N80钢级，扣型为偏梯形套管螺纹的A型多层金属网布防砂筛管。

三、PMC复合筛管产品特点

1. 采用双层不锈钢金属密纹过滤网过滤结构，防砂可靠性高，抗破坏能力强（指A型）；

2. 在双层过滤网中间增设了中间支撑泄流网，改善了流动特性（指A型）；

3. 筛套式结构，过流面积大，产量高；

4. 外径小，重量轻，强度高，便于在长距离水平段上推动到位；

5.  耐酸碱、耐高温, 寿命长；

6. 滤孔均匀，渗透率高，防堵能力强；

7.  抗变形能力强，直径变形75%和40%后，性能仍然完好，产砂量并未增加，满足水平井使用要求；

8.  加工工艺：过滤层无损焊接，强度高，抗破坏能力强；

9. 施工简单、操作方便，有利于降低施工费用、提高施工成功率

四、产品应用

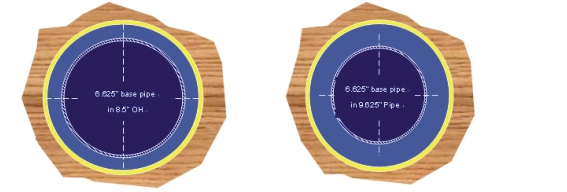

     PMC复合筛管由于其特点，主要适用于定向井、水平井的管内防砂和裸眼防砂；复杂井况裸眼防砂最好进行砾石充填。

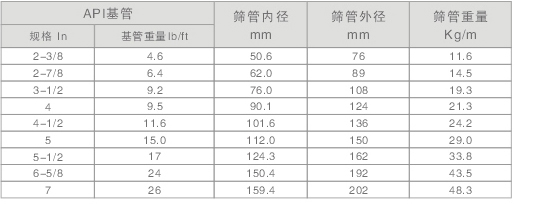

五、PMC复合筛管技术参数


六、复合筛管采用的金属网布特点及过滤原理

        PMC®复合筛管采用密纹过滤网作为过滤介质，密纹过滤网由304/316L不锈钢丝经过特殊工艺编制而成，控制金属丝直径和目数可以决定其过滤精度及开孔率，是非常优良的过滤材质。其常见型式为平纹编织和斜纹编织，特点如下:

●  采用304/316L不锈钢丝纤维编织而成，强度高, 抗破坏能力强；

●  过滤精度高, 最高可达5μm, 防砂可靠性高；

●  渗透率大，孔隙度高，不容易堵塞；

●  耐酸碱、耐高温；

●  便于反冲洗，使用寿命长。



              平纹密纹网结构图                               斜纹密纹网结构图

挡砂精度系列：

七、PMC复合筛管防砂原理

       金属网布具有较强的滤砂功能，但为了保持较高的渗透率和避免本身被堵塞，实际采用的滤砂材料过滤精度较低。它的防砂机理是利用本身的网孔结构防止较大粒径的砂粒，而被阻挡的地层砂在金属网布周围又形成砂桥，进一步阻止了更细的砂粒运移。在井中下入金属网布防砂管后，油井一旦开始生产，地层中除粉砂以外的砂粒将逐渐在筛管表面聚集，与地层裸眼井壁之间慢慢形成一个具有高孔隙度和高渗透性的天然砂桥。由于该砂桥的存在，进一步阻止了更细的砂粒运移；同时，井眼周围地层的应力得以释放，而地层应力的释放会显著地改善井眼周围的地层渗透性并由此提高油井产量。

八、PMC复合筛管过滤介质渗透性与防砂粒径测试

1、渗透性能测试

     依照GB/T 5250-1993 《可渗透烧结金属材料 流体渗透性的测定》测试过滤介质的渗透性能。

2、挡砂粒径测试

     采用玻璃微珠法测试过滤介质的最大孔径。
